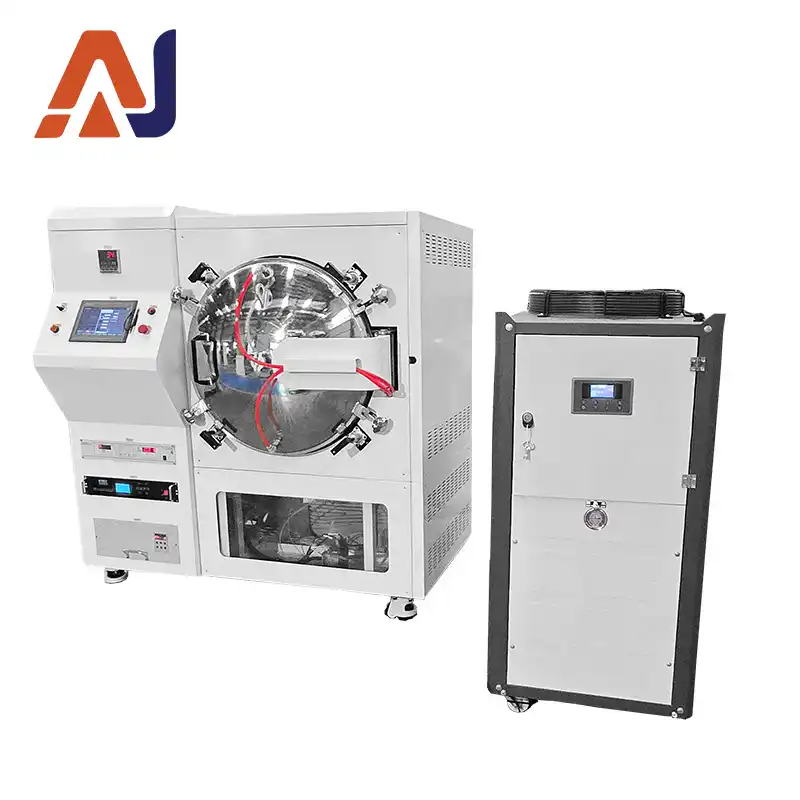

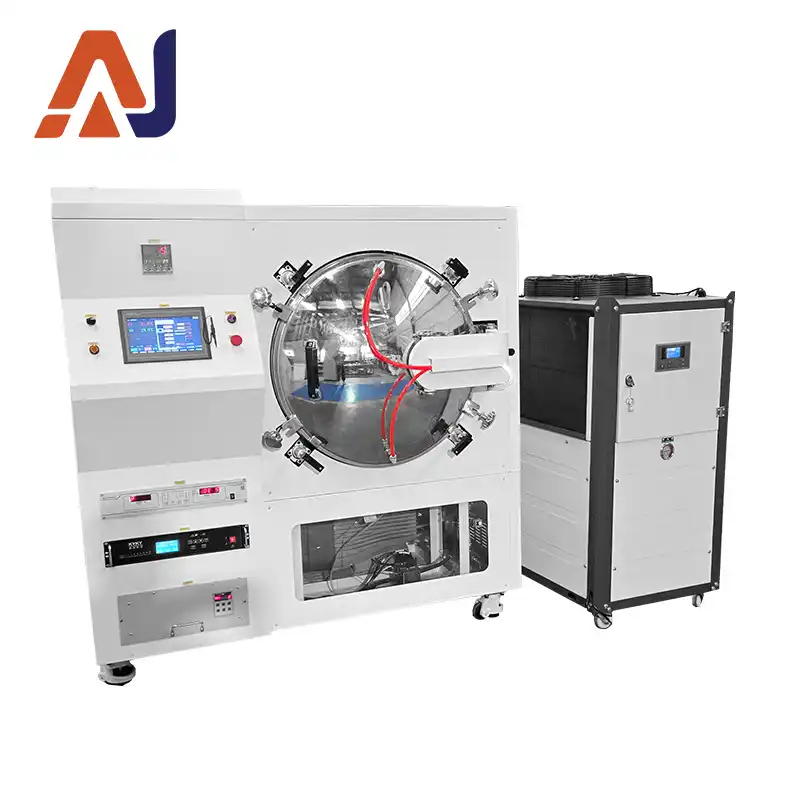

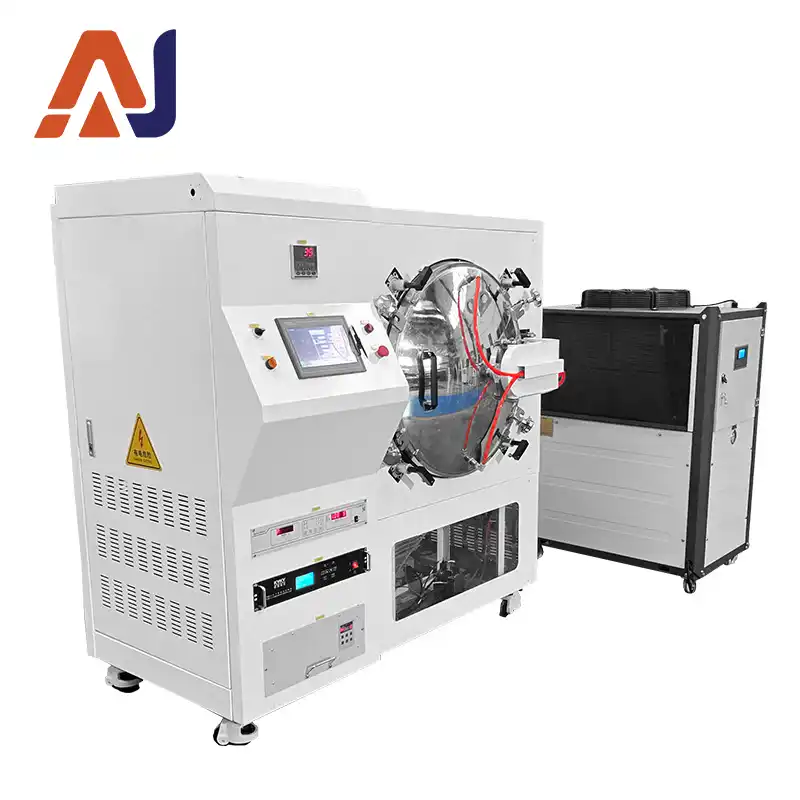

1600 度 VAF 真空气氛炉，钨片加热 + 钨钼多层反射屏隔热，分子泵 + 旋片泵高真空机组，西门子 PLC + 触摸屏 50 段程序控温。
技术参数
| 项目类别 | 参数内容 |
|---|---|
| 温度 | 长期工作温度：1600℃控制范围：50～1800℃控温精度：±1℃（集成化电路控制，无超调现象）炉内温场均匀度：±2℃（根据加热室大小而定）测温元件及范围：C 型热电偶，测温范围 0～2300℃升温速率：可自由调节；最快 20℃/min（非线性），最慢 1℃/h（非线性）高温工作状态：1600℃以上，控制氩气流量，炉内压力维持 100～1000Pa，防止发热体与反射屏蒸发 |
| 炉膛 | 有效热场尺寸：300×200×200 mm（深 × 宽 × 高）发热元件：高纯金属钨片（800℃以上严禁通入氮气）发热元件位置：炉膛四周均匀布置隔热保温：10 层反射屏（3 层钨 + 2 层钼 + 2 层 310S+3 层 304 不锈钢） |
| 炉体结构 | 炉体：数控加工，经抛光、酸洗、磷化、喷塑、高温烘烤；抗氧化、耐酸碱、耐腐蚀、耐高温、易清洁炉体结构：304 不锈钢双层水冷结构，保障工作环境炉门开启：侧开式外壳温度：连续不停炉长期运行，外壳温度＜45℃（带水温检测） |
| 水冷系统 | 配置：不锈钢截止阀、进水口、排水箱、数显电接点压力表接口：进出水法兰接口，直连用户循环水系统保护：排水管过压保护；停水声光报警 + 电气互锁，自动开启应急冷却水冷水机：3P水冷部位：炉体外壁四周 |
| 真空系统 | 真空泵：双级旋片泵 2X-70（抽速 70 L/s）+ 分子扩散泵（抽速 1500 L/s，口径 DN400）真空计：数显电阻真空计 1 台 + 数显电离真空计 1 台极限真空：6.67×10⁻⁴ Pa（冷态空炉洁净状态）工作真空：6.67×10⁻³ Pa（空炉洁净状态）压升率：≤0.66 Pa/h（冷态空炉，保压 24h）抽气时间：≤120 min（常温空炉，抽到 1×10⁻³ Pa，开启主阀开始计时） |
| 压力与气路 | 炉膛钢板：6～20mm 厚，双面焊接，耐正压 0.1 MPa气路阀门：进口不锈钢阀门压力检测：正负压双显数显压力表各 1 块流量计：氩气质量流量计 1 台，精准控流排气口：1 个电控破空阀压力保护：电接点压力表 / 压力传感器采集信号，自动关闭进气阀、打开排气阀并声光报警泄压 |
| 气氛系统 | 可用气氛：氩气、氢气充气系统：截止阀 + 电磁阀 + 数显电接点压力表，加热过程可调真空度充气管路：0～50 L/min 质量流量计气动系统：气动阀 + 电磁阀 + 油水分离器 + 压力表，直接对接用户气源 |
| 电控与控制系统 | 控制方式：闭环可控硅移相触发，电压 / 电流 / 功率连续可调，恒压 / 恒流 / 恒功率输出保护功能：过冲、超调、欠调、断偶、缺相、超压、过流、超温、电流反馈、软启动等控制配置：双回路控制 + 双回路保护，保障加热元件安全显示内容：温度、段号、段时间、剩余时间、输出功率 %、电压、电流、压力、气体流量、真空度等温度程序：触摸屏智能温控仪，50 段程序，支持多曲线调用主控单元：西门子 S7-1200 PLC + 扩展模块，实现抽真空、阀门联动、互锁、加热逻辑、故障报警控制柜：触摸屏实时监控，故障自诊断、声光报警 + 电气联锁；温控仪表：日本导电 FP93，控温精度 ±1℃记录系统：昆仑通泰触摸屏，温度 / 真空曲线记录 + 程序编辑测温元件：铠装 C 型热电偶，防氧化、防渗碳 |
| 电源与动力要求 | 供电电压：380V，50Hz设计加热功率：60 KW总容量：3 相 380V 50Hz，90 KVA；双路供电（一路控制、一路加热），需配置两路空开并匹配线缆线径冷却水：进水压力 0.2～0.3 MPa，进水温度≤32℃，耗水量 3 m³/h压缩空气：气源压力 0.4～0.5 MPa保护气体：氩气 / 氮气，纯度 99.99%～99.9995% |
| 安全与保护 | 电气保护：过压、欠压、过流、超温保护联锁保护：停水、超温、真空泵过载声光报警 + 停机联锁 |
| 配件与文件 | 随机备件：保险管 2 只、坩埚钳 1 把、高温手套 1 副随机资料：电炉主机 1 台、备件全套、操作说明书 1 份、产品合格证 1 份、出厂检测报告 1 份、送货单 1 份 |
| 保修条款 | 整机免费保修 1 年发热元件不在保修范围；三个月内自然损坏可免费更换 |
