Печь для купелляции серии XL, рассчитанная на температуру 1200 ℃, с системой подачи и отвода газов, электрическим верхним открыванием, нагревом с помощью карбид-кремниевых стержней, точностью поддержания температуры ±1 ℃, 50-сегментным программным управлением и корпусом с воздушным охлаждением, предназначенная для металлургической купелляции и спекания материалов.

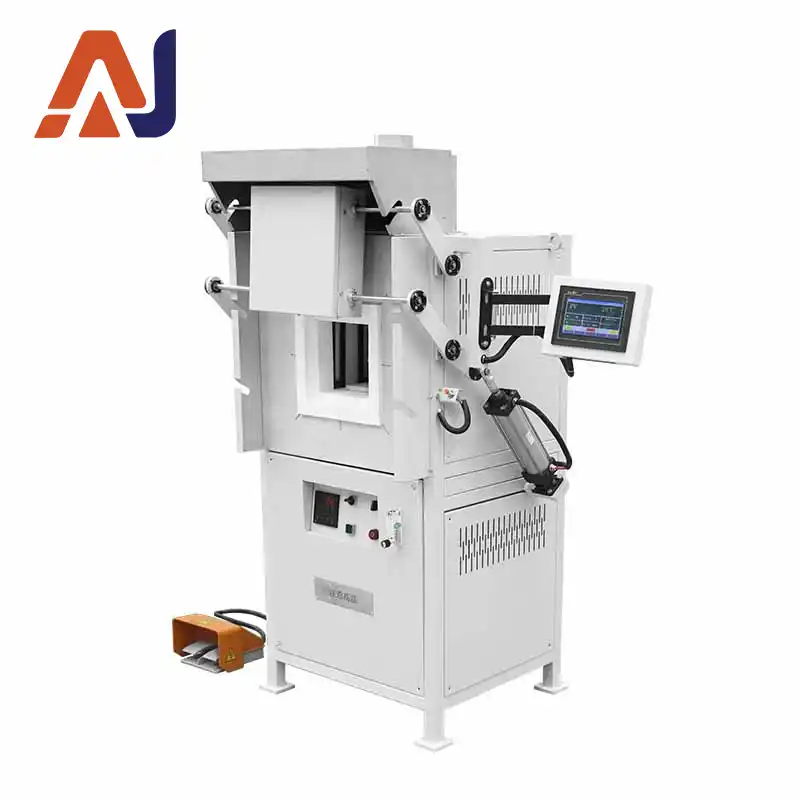

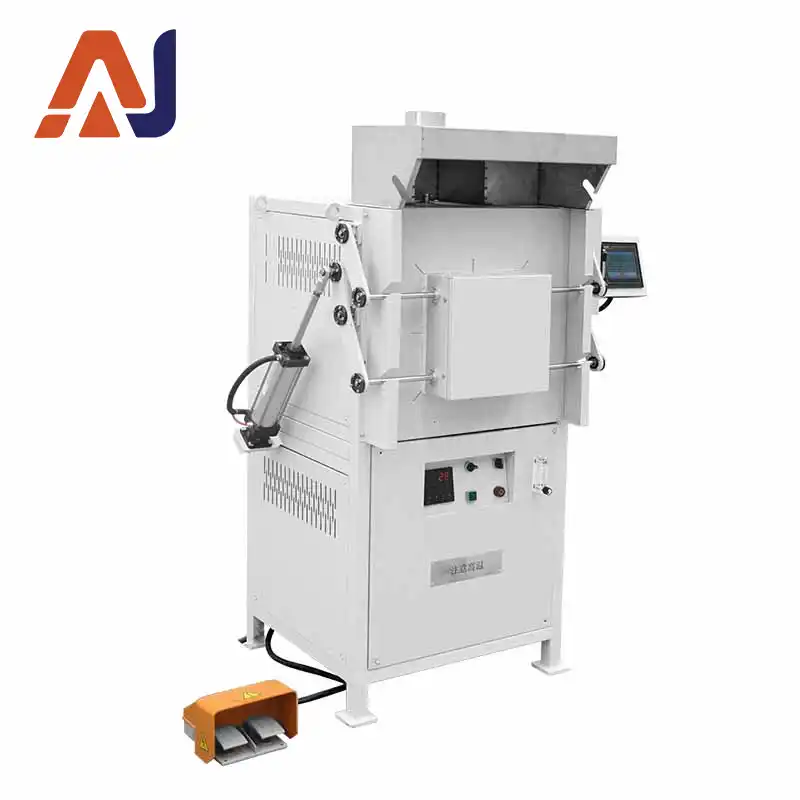

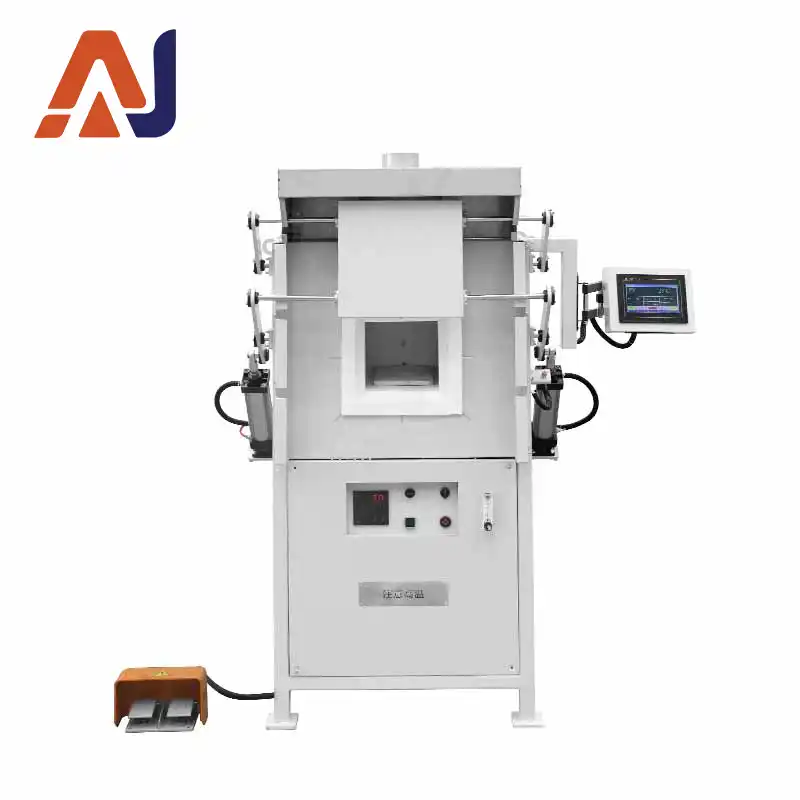

Высокотемпературная печь серии XL, как показано на рисунке, представляет собой единое устройство, объединяющее систему управления и рабочую камеру. Футеровка печи изготовлена из вакуумноформованного легкого глинозема высокой чистоты.
Для выработки тепла в ней используются высокотемпературные электрические нагревательные элементы; это специализированное оборудование, предназначенное для лабораторий высших учебных заведений и научно-исследовательских институтов, а также промышленных и горнодобывающих предприятий, для спекания, плавки, анализа и производства керамики, металлургии, электроники, стеклоделия, химической промышленности, машиностроения, производства огнеупорных материалов, разработки новых материалов, специальных материалов, строительных материалов, металлов, неметаллов и других химических соединений.
Панель управления оснащена интеллектуальным регулятором температуры, выключателем питания, кнопками запуска/остановки основного нагрева, измерителями напряжения и тока, интерфейсом для подключения к компьютеру, а также смотровым окном и воздухозаборником, что позволяет в любой момент наблюдать за рабочим состоянием системы. В данном изделии используется надёжная интегральная схема, обеспечивающая благоприятные условия работы и устойчивость к помехам. При максимальной температуре температура наружной поверхности корпуса печи составляет ≤45 °C, что значительно улучшает условия труда. Благодаря микропрограммному управлению, программируемым кривым, полностью автоматическому нагреву/охлаждению и возможности изменения параметров и программ регулирования температуры во время работы устройство отличается гибкостью, удобством и простотой эксплуатации.
| Параметр | Характеристика |
|---|---|
| Макс. рабочая температура | 1200 ℃ |
| Долговременная рабочая температура | 1200 ℃ |
| Диапазон регулирования температуры | 100–1200 ℃ |
| Точность регулирования температуры | ±1℃ |
| Элемент измерения температуры | Термопара типа K |
| Материал нагревательного элемента | Стержень из карбида кремния |
| Положение установки нагревательных элементов | Установлены вертикально с обеих сторон камеры печи |
| Размеры камеры печи | 300×200×200 мм |
| Источник питания: переменный ток | 380 В, 60 Гц |
| Система подачи и отвода газа | Оснащена ротаметром и ручным регулирующим клапаном для точного контроля расхода газа в процессе купелляции, регулировки атмосферы в печи, а также эффективного отвода и управления отработанным газом. |
| Скорость нагрева | Макс. 40℃/мин (нелинейная) |
| Конструкция и материал печи | Печь имеет двухслойную конструкцию из углеродистой стали с воздушным охлаждением. Эффективная направляющая перегородка системы воздушного охлаждения обеспечивает циркуляцию холодного воздуха по корпусу печи. Система охлаждения запускается автоматически, когда температура поверхности корпуса достигает 50℃. Она охлаждает проводящие полоски нагревательных элементов перед выпуском отработанного газа, предотвращая окисление под воздействием высоких температур и обеспечивая благоприятные условия работы. |
| Способ открывания двери | Электрическая вертикально поднимающаяся дверь с цилиндрическим приводом, поддерживающая автоматическое и ручное управление. Оснащена ручкой управления и ножным выключателем для ручного открывания во время ввода в эксплуатацию или в случае неисправностей. Дверь остается в исходном положении и не опускается при отключении газа или электропитания. |
| Огнеупорный изоляционный материал | Вакуумноформованная облицовка из высокочистого легкого оксида алюминия, отличающаяся высокой рабочей температурой, низкой теплоемкостью, хорошей термоударной стойкостью, отсутствием растрескивания и выпадения шлака, а также превосходными теплоизоляционными характеристиками. |
| Теплоизоляционный материал | Трехслойная изоляционная конструкция: плита из силикатно-алюминиевого волокна, плита из оксида алюминия и плита из поликристаллического оксида алюминия. Энергосбережение более 80 % по сравнению с электрическими печами старого образца. |
| Температура корпуса печи | Температура корпуса ＜45℃ |
| Системы безопасности | Встроенный модульный блок управления высокой точности. Двухконтурное управление и двухконтурная защита. Функции защиты: перерегулирование, недорегулирование, обрыв термопары, потеря фазы, перенапряжение, перегрузка по току, перегрев, обратная связь по току, плавный запуск и т. д. |
| Отключение питания при открытии двери | Главный нагревательный контур автоматически отключается при открытии двери при высокой температуре, что значительно снижает риск поражения электрическим током при извлечении материала. |
| Безопасное регулирование температуры | Управление срабатыванием модуля SCR по замкнутому контуру, с фазовым сдвигом или по пересечению нуля. Плавно регулируемое выходное напряжение/ток/мощность с функциями постоянного напряжения, постоянного тока и постоянной мощности. Токовый контур выступает в качестве внутреннего контура, а контур напряжения — в качестве внешнего. При внезапном подключении нагрузки или превышении током нагрузки предельного значения выходной ток регулятора ограничивается в пределах номинального диапазона для защиты нагревательных элементов от воздействия больших токов и напряжений, что обеспечивает надежное управление и высокую точность. |
| Настройка температурной кривой | Интеллектуальный регулятор температуры с режимами ПИД, АПИД, МПТ и другими режимами регулирования. Функции автонастройки и самообучения, отсутствие перерегулирования или недорегулирования. Встроенное 30-сегментное программное управление для нагрева/охлаждения с произвольным наклоном кривой. Поддерживает команды перехода (цикла), запуска, паузы, остановки, а также изменение программы во время работы. Алгоритм искусственного интеллекта с аппроксимацией кривой обеспечивает плавный ход температурной кривой. |
| Сегменты программы | Функция программирования на 50 сегментов. Варианты: 1 кривая × 50 сегментов; 2 кривые по 28 сегментов каждая; 3 кривые по 15 сегментов каждая; 5 кривых по 9 сегментов каждая. Можно сохранять и вызывать несколько кривых в произвольном порядке. |
| Кнопки на панели | 2 кнопки/регулятора: кнопка/регулятор общего включения, кнопка/регулятор переключения камеры нагрева. |
| Стандартные принадлежности | 2 шт. нагревательных элементов, 1 клещи для тигля, 1 пара высокотемпературных перчаток, 1 нижняя пластина печи. |
