Вакуумная камерная печь серии ZQLB, рассчитанная на работу при температуре до 1200 °C, с 3 зонами нагрева, боковой дверцей под углом 180°, нагревом с помощью SiC-элементов; поддерживает работу в вакууме и в различных защитных атмосферах для спекания материалов и лабораторной термообработки.

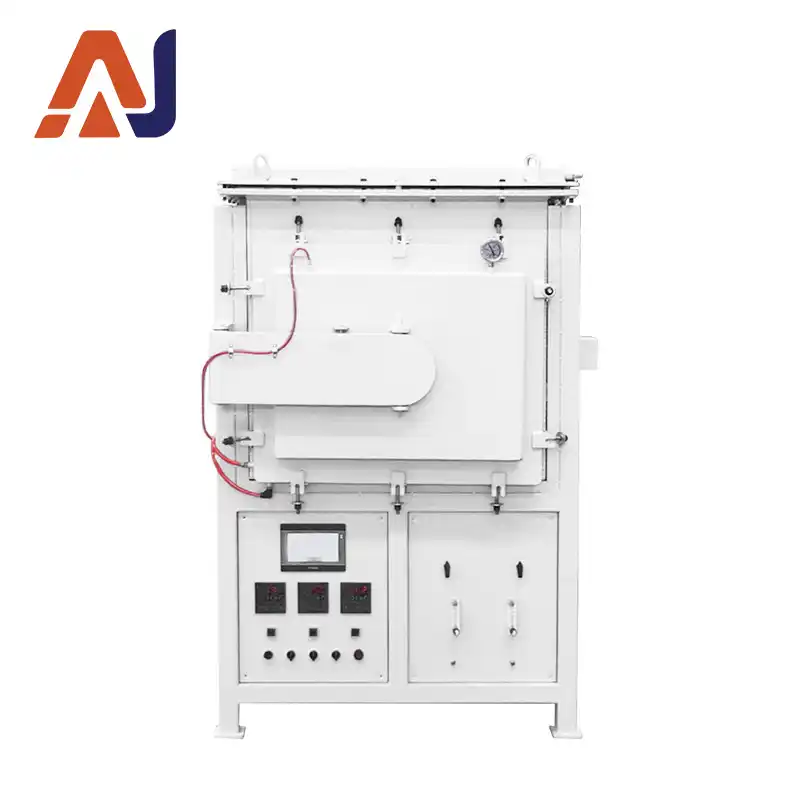

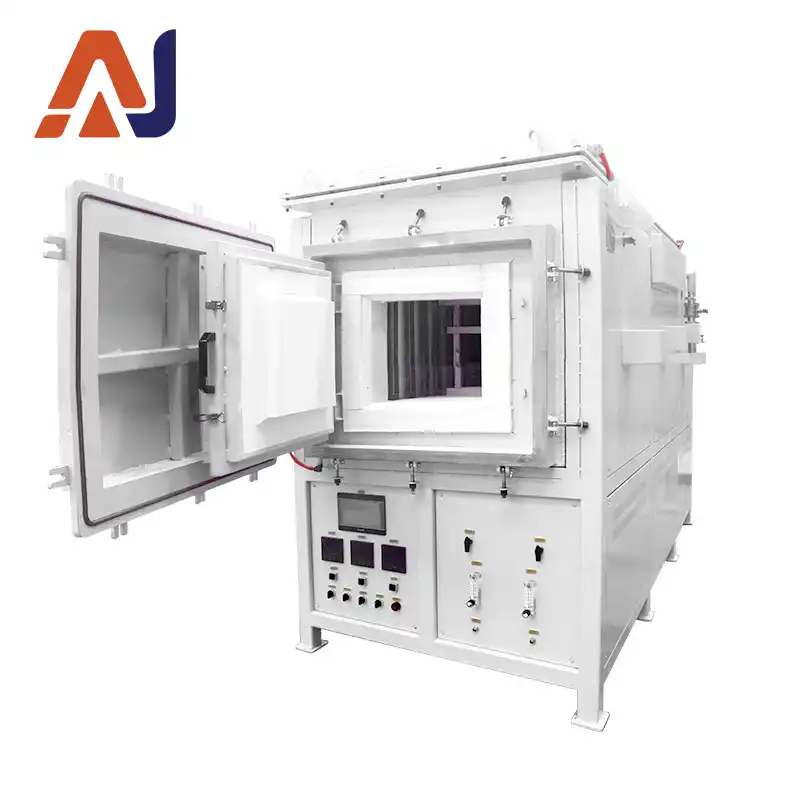

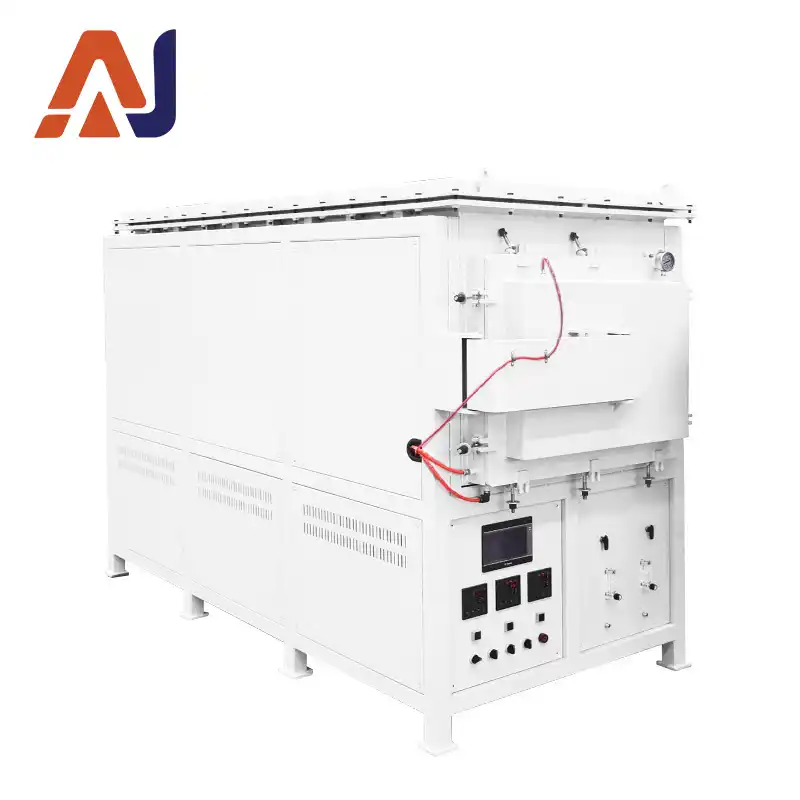

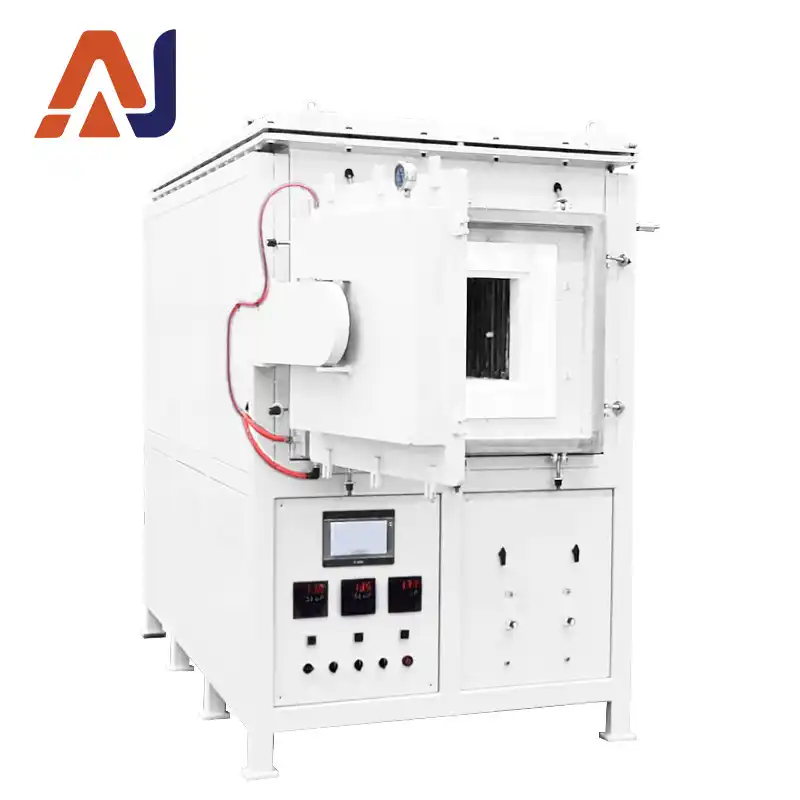

Электропечь коробчатого типа с вакуумной атмосферой серии AJ-ZQLB, как показано на рисунке, объединяет в себе систему регулирования температуры, вакуумную камеру печи, вакуумный насос, газовый контур, систему защиты от избыточного давления, регулятор расхода газа, индикатор положительного и отрицательного давления, а также водяной циркуляционный насос. Резервуар для циркуляции воды и корпус печи имеют порошковое покрытие. Футеровка печи выполнена из лёгкого глиноземного материала, полученного методом вакуумной формовки.
В качестве нагревательных элементов используются электрические нагреватели; это специализированное устройство, предназначенное для лабораторий высших учебных заведений и научно-исследовательских институтов, а также промышленных и горнодобывающих предприятий, для спекания, плавки, анализа и производства керамики, металлургии, электроники, стекло, химическая промышленность, машиностроение, огнеупорные материалы, разработка новых материалов, специальные материалы, строительные материалы, металлы, неметаллы и других композитных материалов.
Панель управления оснащена интеллектуальным регулятором температуры, выключателем питания, кнопками запуска/остановки основного нагрева, измерителями напряжения и тока, интерфейсом для подключения к компьютеру, выключателем водяного насоса, выключателем вакуумного насоса, расходомером газа, манометрами положительного и отрицательного давления, манометром электрического контакта и клапанами, что позволяет в любой момент отслеживать рабочее состояние системы. В данном изделии используется надёжная интегральная схема, обеспечивающая благоприятные условия эксплуатации и устойчивость к помехам. Во время работы температура наружного корпуса печи составляет ≤40 °C, что значительно улучшает условия труда. Устройство оснащено микрокомпьютерным программным управлением, программируемыми кривыми, функциями автоматического нагрева/охлаждения, а также возможностью изменения параметров и программ регулирования температуры во время работы, что делает его гибким, удобным и простым в эксплуатации.
Точность регулирования температуры: ±1 °C без перерегулирования. Точность поддержания постоянной температуры: ±5. Высокая скорость нагрева — ≤45/мин.
Материал камеры печи — лёгкий глинозем, формованный в вакууме, который обеспечивает высокую рабочую температуру, низкое теплоаккумулирование, устойчивость к быстрому нагреву и охлаждению, отсутствие растрескивания и шлакообразования, а также хорошие теплоизоляционные характеристики. Конструкция продумана: печь имеет внутреннюю и внешнюю двухслойные рубашки и систему воздушного охлаждения, что позволяет значительно сократить цикл эксперимента.
| Параметр | Технические характеристики |
|---|---|
| Модель | Вакуумная печь с атмосферной температурой 900 ℃ |
| Макс. Рабочая температура | 1200℃ |
| Температура длительной эксплуатации | 900℃ (регулируемая) |
| Источник питания | 3-фазный переменный ток 380 В/50–60 Гц |
| Нагревательный элемент | Стержень из карбида кремния |
| Расположение нагревательных элементов | С левой и правой сторон камеры печи |
| Датчик температуры и диапазон | термопара типа K (NiCr-NiSi), диапазон измерения 0–1350 ℃ |
| Сегменты программы | 1 группа: 50 сегментов; 2 группы: 22 сегмента; 3 группы: 8 сегментов, регулируемое |
| Скорость нагрева | от 1 °C/ч до 20 °C/мин, регулируемая; макс. 20 ℃/мин, мин. 1 ℃/ч |
| Высота дверцы печи | 1000 мм от пола |
| Диапазон вакуума | 100 Па ~ 10⁻¹ Па |
| Условия давления | Микроизбыточное давление ≤10 кПа; создание вакуума за 30 мин; Мощность нагрева не на полную мощность, регулируемая по алгоритму ПИД, оснащена цифровым манометром |
| Температурные зоны | 3-зонная конструкция |
| Корпус печи | Обработан на станке с ЧПУ, подвергнут полировке, шлифовке, травлению, фосфатированием, нанесением порошкового покрытия и высокотемпературной обжига. Двухцветный дизайн, привлекательный внешний вид. Защита от окисления, устойчивость к кислотам и щелочам, коррозионная стойкость, термостойкость и простота очистки. |
| Конструкция печи | Двухслойный корпус печи с воздушным охлаждением для обеспечения благоприятных условий работы. |
| Способ открывания двери | Осевая боковая дверь, открывающаяся на 180° |
| Детали с водяным охлаждением | Устье печи, дверь печи и верхняя часть внутренней камеры печи; 1-дюймовый соединитель трубы водяного охлаждения |
| Вакуумный насос | Двухступенчатый роторный лопастной вакуумный насос с прямым приводом, скорость откачки 60 м³/ч; 3-дюймовый патрубок печи |
| Вакуумметр | Аналоговый манометр (-0,1 МПа) + цифровой индикатор положительного и отрицательного давления |
| Устойчивость к давлению | Толщина стальной пластины камеры:6–20 мм, двусторонняя сварка, выдерживает положительное давление 0,1 МПа |
| Газовые клапаны | Клапаны из нержавеющей стали |
| Контроль давления | 1 шт. двухдиапазонного аналогового манометра для положительного и отрицательного давления (цифровой вакуумметр по желанию) |
| Расходомер газа | 2 поплавковых расходомера |
| Система защиты от избыточного давления | Для предотвращения риска, связанного с закрытым или заблокированным выпускным отверстием. Электрический контактный манометр / датчик давления посылает сигнал на закрытие соленоидного клапана подачи газа, открытие соленоидного клапана вытяжки и включение звуковой и световой сигнализации для сброса давления и защиты печи. |
| Сигнализация утечки газа | Обнаруживает токсичные и опасные газы в помещении. Автоматическое отключение печи, перекрытие подачи газа и включение вытяжки при превышении порогового значения концентрации газа. Опционально для заказчика |
| Допустимая атмосфера | Водород, азот, аргон, окись углерода, кислород и т. д. |
| Огнеупорный материал | Легкая плита из алюминиево-оксидного волокна, сформированная в вакууме, для футеровки; легкая плита из глиноземного волокна с полыми шариками для дна печи и зон, подверженных ударам. Высокая рабочая температура, низкая теплоемкость, устойчивость к термическим ударам, отсутствие растрескивания или выпадения шлака, хорошая теплоизоляция. |
| Теплоизоляционный материал | 4-слойная изоляция: вата из оксида алюминия, плита из оксида алюминия, поликристаллическая плита из оксида алюминия — высококачественный материал с превосходным энергосберегающим эффектом. |
| Температура корпуса печи | Температура корпуса ＜45℃ при длительной непрерывной работе без остановки |
| Функции защиты | Встроенный модуль управления, управление с двумя контурами и защита с двумя контурами. Защита: перерегулирование в большую и меньшую сторону, обрыв термопары, потеря фазы, перенапряжение, перегрузка по току, перегрев, обратная связь по току, плавный пуск и т. д. |
| Регулирование температуры | Управление запуском модуля SCR по замкнутому контуру, запуск с фазовым сдвигом. Выходное напряжение/ток/мощность плавно регулируются; режимы постоянного напряжения, постоянного тока и постоянной мощности. Ток в качестве внутреннего контура, напряжение — в качестве внешнего. При внезапной нагрузке или перегрузке по току выходной ток ограничивается в пределах номинального диапазона, что защищает нагревательные элементы от воздействия сильных токов/напряжений и обеспечивает надежное управление и точность. |
| Отображаемые параметры | Температура, номер сегмента, время сегмента, оставшееся время, процент выходной мощности, напряжение, ток и т. д. |
| Настройка температурной кривой | Интеллектуальный регулятор температуры с PID-, APID- и MPT AI-регулированием, автонастройкой и самообучением, без перерегулирования и недорегулирования. 30-сегментное программное управление, произвольный набор/снижение температуры, скачок (цикл), запуск, пауза, остановка. Программу можно изменять в режиме реального времени во время работы. Подгонка кривой с помощью искусственного интеллекта для получения плавного температурного профиля. |
| Хранение нескольких кривых | 30-сегментное (настраиваемое до 50 сегментов) программное управление. Варианты: 1 кривая × 30 (50) сегментов; 2 кривые по 14 (28) сегментов каждая; 3 кривые по 9 (15) сегментов каждая; 5 кривых по 5 (9) сегментов каждая. Сохранение нескольких кривых с возможностью свободного выбора. |
| Интерфейс связи | Интерфейс RS485, дальность связи до 1700 м. Дистанционный запуск/остановка с ПК, настройка/считывание кривых, настройка параметров. На экране ПК отображаются измеренное значение, заданное значение, выходной сигнал, номер сегмента, температурная кривая, кривая мощности. Кривые можно сохранять и изменять. Интервал регистрации кривой истории и отчетов: от 1 с до 1 ч, долгосрочное хранение. |
| Стандартные принадлежности | 1 зажим для тигля, 1 пара высокотемпературных перчаток |
| Гарантия | Бесплатная гарантия на корпус печи сроком на 1 год. Нагревательные элементы в комплект не входят (бесплатная замена в случае естественного выхода из строя в течение 3 месяцев) |
| Примечания | 1. Рекомендуемая скорость нагрева и охлаждения: 10–20 ℃/мин. Чрезмерно быстрый нагрев сокращает срок службы нагревательных элементов. 2. Незначительные трещины внутри камеры после длительного использования являются нормальным явлением и не влияют на работу; их можно устранить с помощью покрытия из оксида алюминия. 3. Не допускайте попадания высокотемпературного раствора на дно печи. Используйте опорную пластину или порошок оксида алюминия для изоляции. 4. Размещайте оборудование в хорошо вентилируемом и сухом помещении. |
| Комплект поставки | 1 печь, 1 теплозащитный заглушка для дверцы печи (поставляется для печей с температурой выше 1700℃), 1 клещи для тиглей, 1 пара высокотемпературных перчаток, руководство по эксплуатации, сертификат, накладная |
| Условия поставки | 1. Трехслойная экспортная упаковка: обертка из пенобумаги, полиэтиленовая пленка, деревянный ящик. 2. Бесплатная доставка в пределах городской черты в Китае. 3. Мы несем ответственность за любой ущерб, возникший во время транспортировки. 4. Виды транспорта: автотранспорт, железнодорожный транспорт, морские перевозки (экспорт), авиаперевозки (экспорт). Специализированный грузовик для доставки по близлежащим районам (деревянный поддон + картонная коробка). |
