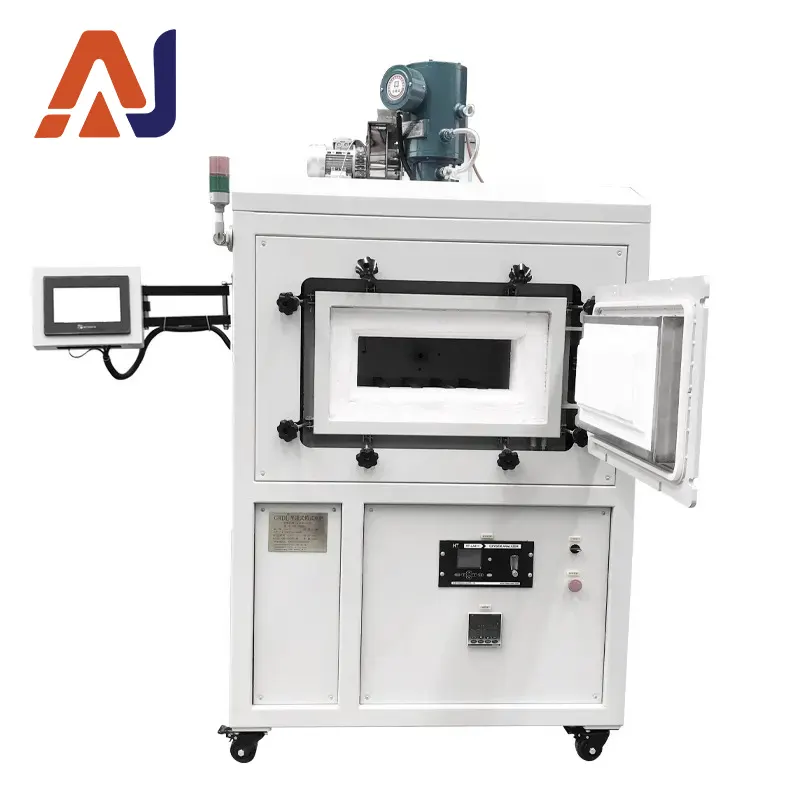

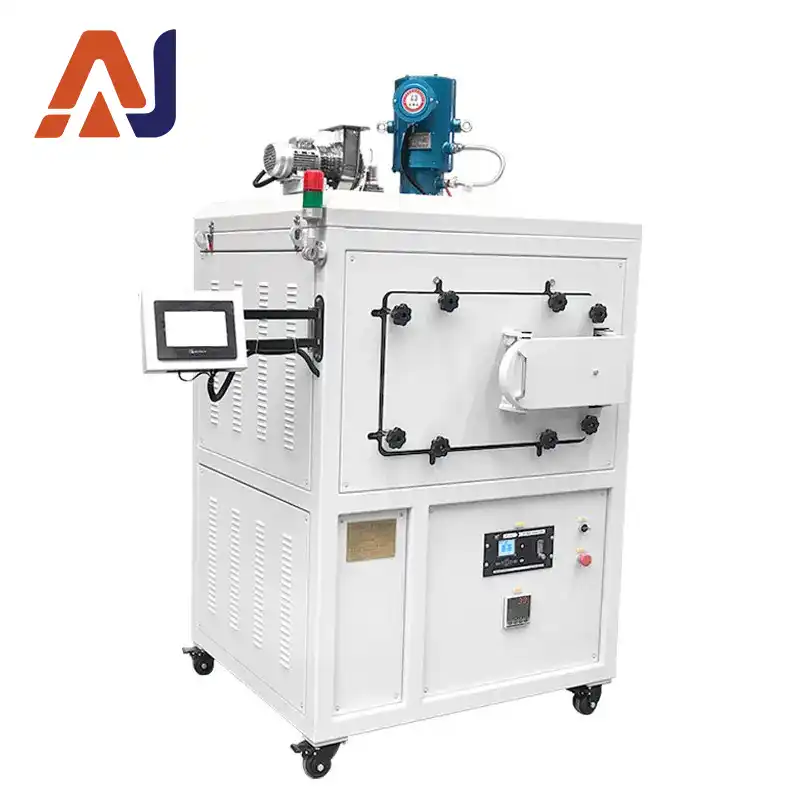

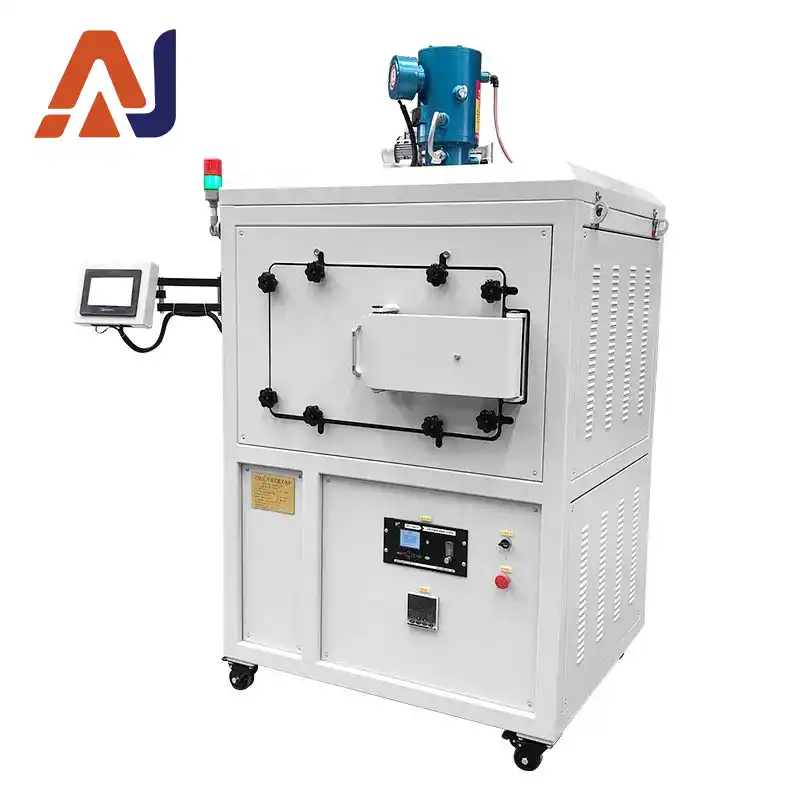

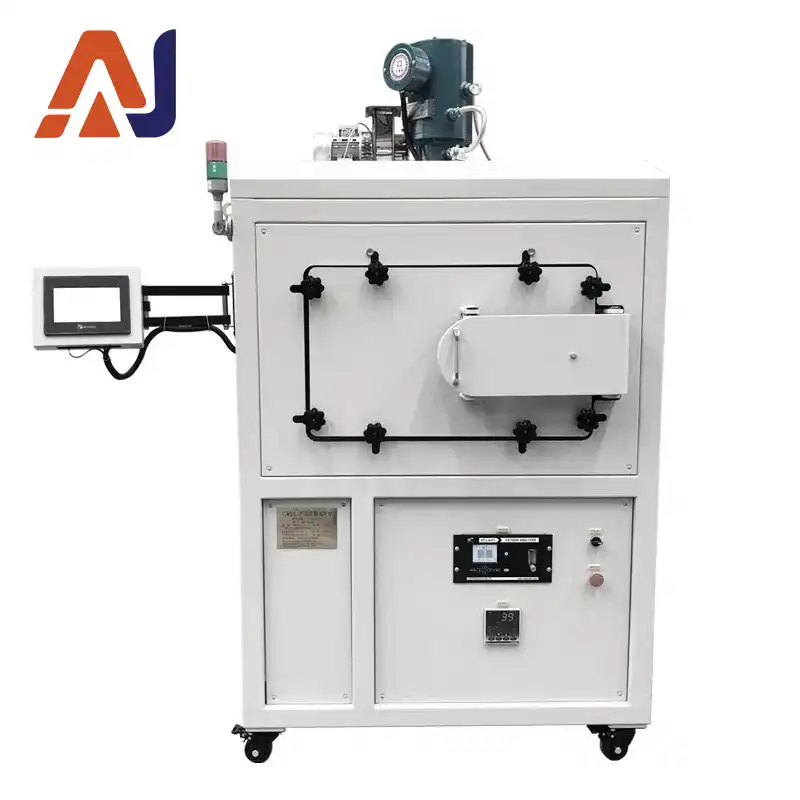

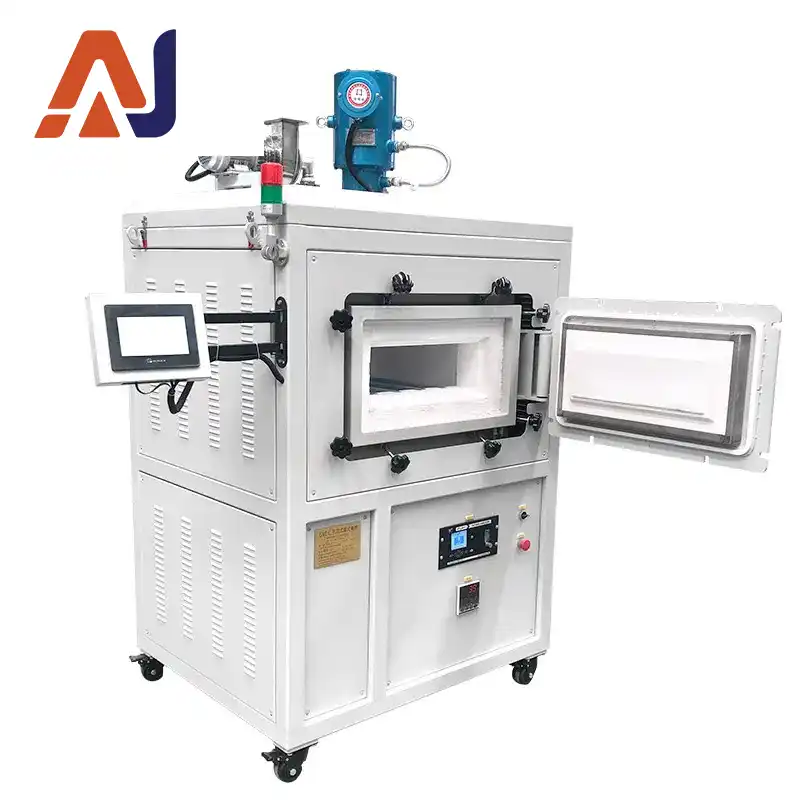

Вакуумная камерная печь с атмосферным режимом, грузоподъемностью 1000 фунтов и рабочей температурой 1000 °C, с верхним и нижним нагревом, камерой размером 330×330×100 мм, точностью ±1 °C, оснащенная анализатором кислорода и регулируемым вытяжным вентилятором для атмосферного спекания новых материалов.
.webp)
1.webp)
2.webp)
3.webp)
4.webp)
5.webp)
| Артикул | Технические характеристики |
|---|---|
| Номинальная температура | 1000℃ |
| Модель | AJ-1000LB |
| Полезное пространство для загрузки | 330 мм (Д) × 330 мм (Ш) × 100 мм(В) |
| Источник питания переменного тока | 380 В |
| Мощность | 10 кВт |
| Диапазон регулирования температуры | 80–1000 ℃ |
| Элемент измерения температуры | Термопара типа K, диапазон измерения: 0–1320 ℃ |
| Расположение нагревательных элементов | Равномерно распределены по обеим сторонам камеры; встроены в верхнюю и нижнюю плоскости, верхняя и нижняя компоновка с защитной керамической оболочкой |
| Точность регулирования температуры | ±1 °C (управление с помощью интегральной схемы, без перерегулирования) |
| Равномерность температуры | ±5 °C (зависит от размеров камеры) |
| Скорость нагрева | Регулируемая; макс. 15 ℃/мин, мин. 1 ℃/ч |
| Корпус печи | Обработан на станке с ЧПУ, прошел полировку, шлифовку, травление, фосфатирование, порошковое покрытие и высокотемпературную обжига. Оригинальный внешний вид, защита от окисления, стойкость к кислотам и щелочам, термостойкость и простота очистки |
| Конструкция печи | Конструкция с плоской крышей; балка и опорная плита из реакционно-спеченного SiC. ≥2 слоя волокнистой плиты для 1400℃, ≥1 слой волокнистого покрытия для 1260℃, ≥1 слой волокнистого покрытия, рассчитанного на 1000 °C, общая толщина ≥200 мм |
| Способ открывания двери | Осевое боковое открывание на 180°, дверь с возможностью поворота на 360°. Под дверью установлен пружинный замок из нержавеющей стали. Пружина компенсирует тепловое расширение огнеупора, обеспечивая свободное расширение и герметичность, а также предотвращает ожоги рук при извлечении материала из печи при высоких температурах |
| Огнеупорные материалы | Вакуумно-формованная облицовка из высокочистого легкого оксида алюминия; облегчённые плиты из оксида алюминия с полыми шариками, установленные в местах, подверженных ударам, таких как горловина и дно печи. Низкая теплоемкость, хорошая термоударная стойкость и теплоизоляция |
| Температура корпуса | ＜45℃ при длительной непрерывной работе без остановки |
| Защита | Встроенный модульный блок управления, управление с двумя контурами и защита с двумя контурами. Функции защиты: перерегулирование, недорегулирование, обрыв термопары, потеря фазы, перенапряжение, перегрузка по току, перегрев, обратная связь по току, плавный пуск |
| Система управления | Модуль тиристора (SCR) с замкнутым контуром и фазовым сдвигом. Плавно регулируемое выходное напряжение/ток/мощность, режим постоянного напряжения / постоянного тока / постоянной мощности. Внутреннее и внешнее ограничение тока с двойным контуром для защиты нагревательных элементов от импульсных токов и напряжений |
| Настройка температурной кривой | Интеллектуальный регулятор температуры с режимами PID, APID, MPT. Автонастройка и самообучение, отсутствие перерегулирования в большую или меньшую сторону. 50-сегментное программное управление, произвольный наклон кривой нагрева/охлаждения, переход между циклами, запуск/пауза/остановка. Программа редактируется во время работы. Подгонка кривой с помощью искусственного интеллекта для плавного температурного профиля |
| Ввод нескольких кривых | 50-сегментная программируемая функция |
| Вход газа | 1 шт. с расходомером и клапаном. Расход задается по временным сегментам через сенсорный экран; расход и давление отображаются и регистрируются в режиме реального времени. Азот впрыскивается снизу печи, расходомер установлен в нижней части печи |
| Выход газа | 1 шт. с регулирующим клапаном, L-образный выпускной патрубок. Главная впускная труба разделена на 6 ответвлений; 4 небольших отверстия сбоку на левом и правом ответвлениях, верхняя часть герметично закрыта для предотвращения прямого попадания воздушного потока на образцы. Вытяжная труба из нержавеющей стали SUS304, керамическая футеровка в месте соединения с печью. Отводные трубы соединены с главной трубой с помощью раструбного соединения. Датчик температуры установлен на главной вытяжной трубе, температура отображается на сенсорном экране. Ручной керамический задвижковый клапан, установленный на вытяжном трубопроводе |
| Быстрое охлаждение | Макс. 5 ℃/мин (при полном открытии впускного и выпускного отверстий), точность регулировки: 1 ℃/мин |
| Контроль H₂O и O₂ | Оснащен анализатором кислорода; H₂O+O₂ ≤90 ppm |
| Опорные ролики | Из спеченного SiC, расположенные продольно для удобства работы с тиглями |
| Вытяжной вентилятор с переменной частотой | Автоматический контроль давления в печи, давление отображается и регистрируется на сенсорном экране. Рабочее колесо и корпус из нержавеющей стали SUS304, расход воздуха ≥200 м³/ч, термостойкость ≥350 °C, давление воздуха ≥1000 Па |
| Испытательные порты | 1. Порт для испытаний в атмосферных условиях на задней панели печи; 2. Порт контроля давления в печи с манометром; 3. Порт для онлайн-термопары, дополнительный симметричный температурный порт с крышкой для герметизации в режиме простоя |
